作り始めてようやく数か月
各部屋の環境センサーが装着も終わりったが
色々な用途ので考えると種類多し！
そこで、見つけたモジュールをリスト化していこうと考えた！
Only a few months after making it
The environmental sensors in each room have been installed
There are many types considering various uses!
So I decided to list the modules I found!
—————————————————————
BME680

搭載した超小型温度・湿度・気圧・ガスセンサモジュール
特定の化学物質だけを検出でいない。
気圧
　・測定範囲：300～1100hPa
温度
　・測定範囲：-40～85℃
湿度
　・測定範囲：0～100%RH
ガス
　・測定範囲：0～500 (IAQ Index)
　・分解能：1
　・変位：15%
資料抜粋

Ultra-small temperature / humidity / barometric pressure / gas sensor module mounted
Barometric pressure
Cannot detect only specific chemicals.
・ Measuring range ： 300 ～ 1100hPa
temperature
・ Measuring range ： -40 ～ 85 ℃
Humidity
・ Measuring range ： 0 ～ 100% RH
gas
・ Measurement range: 0 to 500 (IAQ Index)
・ Resolution: 1
・ Displacement: 15%
Material excerpt
—————————————————————
SHT31
高精度温湿度センサモジュール
High-precision temperature and humidity sensor module

温度
　・測定範囲：-40～85℃
±0.2℃
湿度
　・測定範囲：0～100%RH
±2%
temperature
・ Measuring range ： -40 ～ 85 ℃
± 0.2 ℃
Humidity
・ Measuring range ： 0 ～ 100% RH
± 2%
—————————————————————
MH-Z19
CO2センサ

ガス検知
：二酸化炭素
測定範囲
：0〜10000ppm
ウォームアップ時間
：3分
働く温度
：0〜50°C
動作湿度
：0〜95％RH（結露しないこと）
寿命
：5年以上
Gas detection
:carbon dioxide
Measurement range
: 0 to 10000 ppm
Warm-up time
:3 minutes
Working temperature
： 0-50 ° C
Operating humidity
: 0 to 95% RH (no condensation)
lifespan
: 5 years or more
—————————————————————
SIM800L
GPRS GSMモジュール
LTEなどの回線に接続するためのモジュール
SIM800L
GPRS GSM module
Module for connecting to lines such as LTE

あまり使わないかもしれないけど　(^^♪
車に搭載しているユニットは、必要な時に稼働してくれれば良いので
デザリングにて活性するような仕組みにしている。
自転車や車の盗難に有効かも

I may not use it much, but (^^ ♪
The units installed in the car need only operate when needed
It is designed to be active in dithering.
May be useful for stolen bicycles or cars

例えば
ESP+GSM+BME280+GNSS(みちびき対応)
=1700円程度で完成する。
維持費は、500円/月程度
メールやログ他に通信を利活用させないシステム、自己分散暗号みたいなシステムは可能。
クラウドは、それが主軸だったが今では、ビックデータの集約と個人情報の駄々洩れしか使われていない危惧。
今は、一番これが怖い。
毎年、大手の個人情報の漏洩がありすぎ。ごめんなさいで済まさないよね。

For example
ESP + GSM + BME280 + GNSS (Michibiki compatible)
= Completed at around 1700 yen.
Maintenance fee is about 500 yen / month
A system that does not use communication other than e-mail and logs, and a system like self-distributed encryption are possible.
The cloud was the main axis, but now it is feared that only big data aggregation and personal information are leaked.
This is the scariest thing right now.
Every year, there is too much leakage of major personal information. I’m sorry I can’t do it.

ESP8266
少し時間ができたので、PIRモーションセンサーを使って電源をコントロールするモジュールの作成
人体感知で、電源につながった機器のスイッチをコントロール
このモジュールだと

これもいたって簡単っす。
ESP8266
Now that we have some time, create a module to control the power supply using the PIR motion sensor
This is also easy.
All you need is
必要なのは、
ESP-12の乗ったモジュール
5Vがあれば面倒なし
D1だと、ダイオードが必要

Module with ESP-12
No trouble with 5V

とこれ
HC SR-501
人体感知センサーモジュール
注意なのは、4.5V入力

And this
HC SR-501
Human body sensor module
Note that 4.5V input

1つのチャンネル5Vリレーモジュールボードシールド

高負荷のスイッチであればこれ

1 channel 5V relay module board shield

構造はすべて同じ
通電に,

All structures are the same
To energize,

SR-501に感度と通電時間の設定ダイヤルが付いているので微妙な調整は自分でできる
(^^)>
組み上げて動作するまでに、15分程度
The SR-501 has sensitivity and energization time setting dials, so you can make subtle adjustments yourself.
(^^)>
About 15 minutes to assemble and operate

ソースは、これだけ
This is the source

//D6 06 GPIO12
int Status = 12;
//D7 07 GPIO13
int sensor = 13;

void setup() {
Serial.begin(9600);
pinMode(sensor, INPUT); // declare sensor as input
pinMode(Status, OUTPUT); // declare LED as output
}

void loop() {
long state = digitalRead(sensor);
delay(1000);
if (state == HIGH) {
digitalWrite (Status, HIGH);
//動きが検出されました！
Serial.println(“動きが検出されました！”);
}
else {
digitalWrite (Status, LOW);
//動きがない！
Serial.println(“動きがない！”);
}
}

iFTTTのソースは、また時間あるときに作ろうかと思う。
かかった費用は、
415円程度　安くはないですね。
I will make the iFTTT source again when I have time.
The cost was
415 yen is not cheap.

製品でれば、1800円程度なので
If it’s a product, it’s around 1800 yen

ただし、セキュリティの観点からいえば、自作は全くのハイドなので
外部からの操作は通常と比べて高度
その上、iFTTTなどの操作で、複数の操作が簡単に可能
However, from a security point of view, my work is a complete hide.
External operation is more advanced than usual
In addition, multiple operations can be easily performed by operations such as iFTTT.

ただし、事故責任す。
だけど、他の商品を購入しようが、結局は自己責任なので
(^^)>
スイッチングなのでケースは、防炎ケースが必要
However, we are responsible for accidents.
However, I will try to buy other products, but it is my own responsibility after all
(^^)>
Since it is switching, the case needs a flameproof case

時間制御には、これが必要

基本的に、NTPがいいけど、技適の必需性もある※閉鎖された自宅からでなければ影響を及ぼさない。
確認はスマートフォンで外に出て確認を取ればよい。
稼働時に、自宅の外で確認
自宅から、5-10m程度が限界でした。(^^)>
確認してみると意外
市販されているルータ膨大な数、70ホストがキャッチ
本来 20m程度の範囲なのでせいぜい４件と家族４名で２０台程度と思うが・・
非常に迷惑になるほど出力が高い状態で技適もある。
ホッピングが不能になる高速な製品も見受けられるが、
とりあえず、自宅周辺だと、ESP8266系の電波はそれほど強くない。
気にするには、超したとこも無く、一度時間を設定すると、クオーツを利用していないので
環境に左右されず、１年ほどはずれが無いはず。

Basically, NTP is good, but there is a skill-necessary necessity. * It has no effect unless it is from a closed home.
Confirmation can be done by going outside with a smartphone.
Check outside the home when in operation
From home, about 5-10m was the limit. (^^)>
It is surprising to check
A huge number of routers on the market, 70 hosts catch
I think that it is about 20 meters at most because it is a range of about 20m, but at most 4 cases and 4 families …
There is technical skill in the state that output is so high that it becomes very annoying.
There are some high-speed products that make hopping impossible,
For the time being, around the home, the ESP8266 radio waves are not so strong.
To worry about, there is nothing super, and once you set the time, you are not using quartz
It shouldn’t be affected by the environment, and there should be no gap for about a year.

これで、モジュールに何時から何時までは通電しないと設定できる。
Now, it can be set that the module is not energized from what time to what time.

ESP8266で積んでいるモジュール？
ロシアから、購入先ちょっとした質問があったので調べてみた。

Flushチップのメーカと、オンボード・アンテナの形状で判断できるようです。

Modules loaded with ESP8266?
I got a little question from Russia where I bought it.

It seems that it can be judged by the manufacturer of the Flush chip and the shape of the on-board antenna.

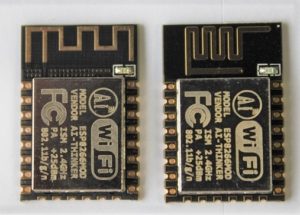

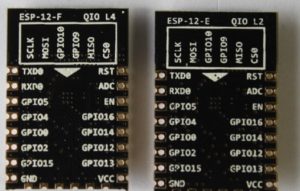

左がESP-12F　右がESP-12E

ESP-12F on the left, ESP-12E on the right

ESP-12E　WinbondのW25Q32BV
ESP-12F　BergMicroのBG25Q32
違いは、
FCCおよびCE認証済み。
アンテナ性能向上
これFの方が良いという事ですね。
フツーにそうでしょうが、勉強になりますね。
SDIOに関してちょっと違いがあるようですが。

The difference is
FCC and CE certified.
Improved antenna performance
This F is better.
That ’s right, but it ’s going to be a study.
There seems to be a little difference regarding SDIO.
