とりあえず、等高線作成の作成方法

これを選択

Grid
Step
どのぐらいのマス（メッシュ）で作りますか？
今回解析したのは、0.03オーダなので0.03でいいかな？と思うけど
等高線は、そんなにいらないよね0.5程度
size
メッシュのサイズ
active layer
どの属性を利用して
Height grid values
高さメッシュ値っす

range
属性の最大-最小

projection
投影
どの方向を基準に作成します？
direction
Z
全ての方向が可能
cell heigh
作成する場合の基準となる面は？
average height
平均値
地上なら多分これ
interpolate
投影補間
追えなところのはどうする?
average value
そりゃ中央値だよね
resample input cloud
別途クラウド入力で補完するよ！
Empty cells
空のセルをどうしますのん？
例えば空白があればどれを利用する？
average value
そりゃ周辺8セルの中央値だよね

これで
update grid
更新
ここまでくると、DEMのカラーマップができるので、あとは、
contour plot
等高線の作成
DEMカラーマップから、等高線をトレースします。
Start value
rangeの最低から作成
179.559は170.0とした。
min vertex count
輪郭の頂点数
最小のトレースはsizeの３個で止めちゃうよ
Line width
線幅
ignore borders
輪郭が堺に達しても無視して継続させます？チェック
colorize
多分、外延に達した場合に疑似的に周辺の色を補完するって意味かな？
これで
Generate
生成しちゃう

これで完了だが、通常はこれからひと手間
export
プラグインな為、ソフトに解析データを送り込む
これは、物によっては、時間がかかるので、コーヒーブレイクが必要
画面のリフレッシュが無いからと言って何度も押さない事。

このようになればOKを押して完了。

大事な要素
このソフトが良い点は、撮影時の太陽反射を考慮に入れることができる
ただし、点群に陰影起伏の要素が必要通常のlasでも問題無

hillshade
陰の起伏はどうする？
Sun zenith
日の天頂は何度っすか？
Sun azimuth
日の方位は何度っすか？

高さによって影が発生する箇所を、上のように投影位置を移動します。
この等高線から、スライスを作成する場合は、meshかcloudの出力が行えます。
ただし、当然精度は、0.5mの精度ですので、1/2500程度の計画にしか利用できません。

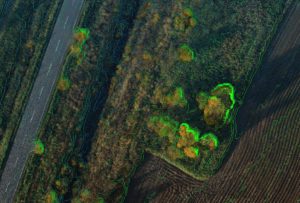

一目瞭然ですね
起伏のある地形で、撮影時間は、３時頃
林と水路、道路に着目

全く考慮しない場合は、濃い緑となり、綺麗にトレースされていますが、間違いですよね
影でループが発生されています。

しかし、陰影起伏に太陽の反射の属性を入れるとシンプルな等高線になります。
尚且つ、道路上の影となるデータも良好です。
ですので、この要素が無い3次元ソフトは全くダメですよね。　高いお金を払っても結構無いものが多いです。
ちなみに、autodeskのcivilもこの設定はあります。
今はあまりにも高価なので使ってませんが・・、どの過程でも使えるって事ではありませんので万能でありません。
等高線を作成する時のみです。
等高線は、一体的な形状を想定すること以外は不要でしょう。多分
