ようやく時間が出来てMMSをDIYしてみました
車載ラックの購入、組み立て
Livox MMS用 モバイル車輛ラック

ダイハツの軽自動車の後部に設置するための設計

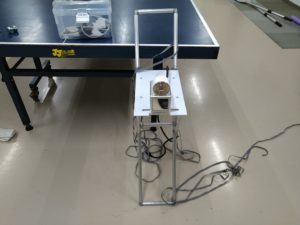

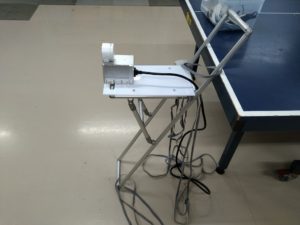

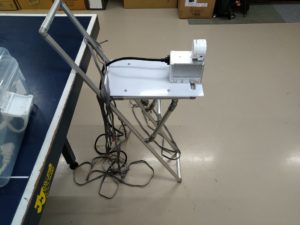

こんな感じ！
いいかも

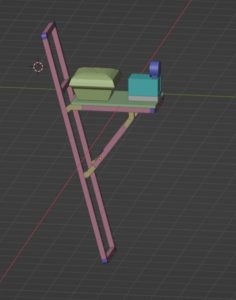

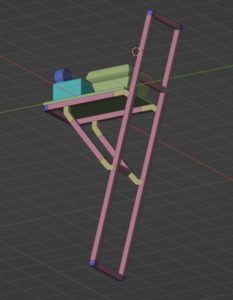

3d data
https://www.thingiverse.com/thing:5441106

GNSSは会社
Livox MMS用 モバイル車輛ラック
フレーム部材名
GFunフレームS 19mm
フレーム強度は、
https://store.g-fun.jp/item/serieslist.php?Series=S
1900mm×2
カットサイズ
160mm×2
140mm×4
260mm×2
200mm×2

GFunアングルコネクタインナーS
SGF-0054×6
GFunボードホルダS
SGF-0064×4
GFunリンクコネクタSV
SGF-0052×6

ここまでで8000円ぐらいかな？

Lider
Livox horizon
camera
SONY Cyber-shot DSC-QX10
GNSS
Leica GS18i

GFunフレームS 強度
フレーム長さ たわみ許容値
5/1000 使用推奨荷重（※1） 限界荷重
500mm 2.5mm 181 N 300 N（※2）
1000mm 5mm 45 N 196 N
45N×0.8=3.6kg=1本ですね。
最低2本で支えているので7.2kgまで積載可能ですね。
全体で問題ないと思います。
(‘◇’)ゞ

Gフレームの加工の為
マキタ 充電式マルノコ10.8V青 刃径85mm/切込25.5mm バッテリ充電器・ケース別売 HS301DZ
いいですね、軽くて、

今回はアルミなので刃を、これにしました。
マキタ(Makita) チップソー ガルバリウム鋼板用 A-50435 外径80mm 刃数32T
これだと19mmのフレームをギリギリで切れました。

感想ですが、しっかりと切る事が出来ました。
Nフレームだと一気には無理ですが、だからと言って100mm以上の丸鋸は大きすぎて
(‘◇’)ゞ
軽ーく切るためには十分でした。

———————-

I finally got some time and tried DIY MMS (Mobile Mapping System)
Purchase and assembly of in-vehicle racks
Mobile vehicle rack for Livox MMS

Designed for installation at the rear of Daihatsu mini vehicles

Like this!
May be okay

3d data

GNSS is a company
Mobile vehicle rack for Livox MMS
Frame member name
GFun frame S 19mm
Frame strength is

1900mm x 2
Cut size
160mm x 2
140mm x 4
260mm x 2
200mm x 2

GFun Angle Connector Inner S
SGF-0054 × 6
GFun board holder S
SGF-0064 × 4
GFun Link Connector SV
SGF-0052 × 6

Is it about 8000 yen so far?

Lider
Livox horizon
camera
SONY Cyber-shot DSC-QX10
GNSS
Leica GS18i

GFun frame S strength
Frame length deflection tolerance
5/1000 Recommended load (* 1) Limit load
500mm 2.5mm 181 N 300 N (* 2)
1000mm 5mm 45 N 196 N
45N x 0.8 = 3.6kg = 1 bottle.
Since it is supported by at least two, it can load up to 7.2 kg.
I think there is no problem as a whole.
(‘◇’)

———————-
———————-

Ich hatte endlich etwas Zeit und versuchte DIY MMS (Mobile Mapping System)
Kauf und Montage von Fahrzeugträgern
Mobiler Fahrzeugträger für Livox MMS

Entwickelt für den Einbau am Heck von Daihatsu-Minifahrzeugen

So was!
Kann in Ordnung sein

3D-Daten

GNSS ist ein Unternehmen
Mobiler Fahrzeugträger für Livox MMS
Name des Rahmenmitglieds
GFun Rahmen S 19mm
Rahmenstärke ist

1900 mm x 2
Schnittgröße
160 mm x 2
140 mm x 4
260 mm x 2
200 mm x 2

GFun Winkelverbinder innen S
SGF-0054 × 6
GFunboardhalter S
SGF-0064 × 4
GFun Link-Anschluss SV
SGF-0052 × 6

Sind es etwa 8000 Yen bisher?

Lider
Livox-Horizont
Kamera
SONY Cybershot DSC-QX10
GNSS
Leica GS18i

GFun-Rahmen S-Stärke
Rahmenlängen-Durchbiegungstoleranz
5/1000 Empfohlene Belastung (* 1) Grenzbelastung
500 mm 2,5 mm 181 N 300 N (* 2)
1000 mm 5 mm 45 N 196 N
45 N x 0,8 = 3,6 kg = 1 Flasche.
Da er von mindestens zwei gestützt wird, kann er bis zu 7,2 kg belasten.
Ich denke, es gibt insgesamt kein Problem.
(‘◇’)

———————-
———————-

J’ai enfin eu un peu de temps et j’ai essayé DIY MMS (Mobile Mapping System)
Achat et montage de porte-bagages embarqués
Support de véhicule mobile pour Livox MMS

Conçu pour être installé à l’arrière des mini-véhicules Daihatsu

Comme ça!
Peut-être bien

données 3d

GNSS est une entreprise
Support de véhicule mobile pour Livox MMS
Nom du membre de l’ossature
Cadre GFun S 19mm
La force du cadre est

1900 mm x 2
Taille de coupe
160 mm x 2
140 mm x 4
260 mm x 2
200 mm x 2

Connecteur d’angle GFun intérieur S
SGF-0054 × 6
Support de planche GFun S
SGF-0064 × 4
Connecteur de liaison GFun SV
SGF-0052 × 6

Est-ce environ 8000 yens jusqu’à présent ?

Lider
Horizon de Livox
caméra
SONY Cyber-shot DSC-QX10
GPS
Leica GS18i

Force du cadre GFun S
Tolérance de déviation de la longueur du cadre
5/1000 Charge recommandée (* 1) Charge limite
500 mm 2,5 mm 181 N 300 N (* 2)
1000 mm 5 mm 45 N 196 N
45N x 0,8 = 3,6 kg = 1 bouteille.
Puisqu’il est soutenu par au moins deux, il peut charger jusqu’à 7,2 kg.
Je pense qu’il n’y a pas de problème dans l’ensemble.
(‘◇’)

———————-
公共ではありません。
公共測量は、0.1立法メートルに、点集合制約があるので無理ですね。
精度は検証はこれから、1/1000程度の地形図には利用できると考えて設計
liderは、ラズパイでと思ったけど計測を見ながら行いたいので、DJI S800のPCが余っていたので
改造
Panasonic CF-D1をWIn10で運用！
カメラは、DSC-QX10を中古で購入!
DSC-QX10をJSON-RPCで操作できるようにAPIを改造中！

———————-

Not public.
Public surveying is impossible because there is a point set constraint at 0.1 cubic meters.
The accuracy is designed considering that verification can be used for topographic maps of about 1/1000 from now on.
I thought that the lider was a Raspberry Pi, but I wanted to do it while watching the measurement, so there was a surplus PC of DJI S800.
Remodeling
Operate Panasonic CF-D1 on WIn10!
For the camera, I bought the DSC-QX10 second hand!
We are modifying the API so that DSC-QX10 can be operated with JSON-RPC

———————-
———————-

Nicht öffentlich.
Eine öffentliche Vermessung ist nicht möglich, da bei 0,1 Kubikmetern eine Punktmengenbeschränkung besteht.
Die Genauigkeit ist darauf ausgelegt, dass ab sofort eine Verifizierung für topografische Karten von etwa 1/1000 verwendet werden kann.
Ich dachte, der Lider wäre ein Raspberry Pi, aber ich wollte es tun, während ich die Messung beobachtete, also gab es einen überschüssigen PC von DJI S800.
Umbau
Betreiben Sie Panasonic CF-D1 auf Win10!
Für die Kamera habe ich die DSC-QX10 gebraucht gekauft!
Wir modifizieren die API, damit DSC-QX10 mit JSON-RPC betrieben werden kann

———————-
———————-

Pas public.
L’arpentage public est impossible parce qu’il y a une contrainte d’ensemble de points à 0,1 mètre cube.
La précision est conçue en considérant que la vérification peut désormais être utilisée pour des cartes topographiques d’environ 1/1000.
Je pensais que le lider était un Raspberry Pi, mais je voulais le faire en regardant la mesure, il y avait donc un surplus de PC de DJI S800.
Remodelage
Utilisez Panasonic CF-D1 sur WIn10 !
Pour l’appareil photo, j’ai acheté le DSC-QX10 d’occasion !
Nous modifions l’API afin que DSC-QX10 puisse fonctionner avec JSON-RPC

———————-
